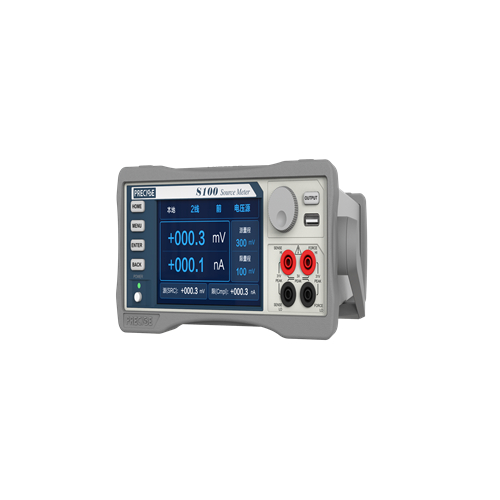

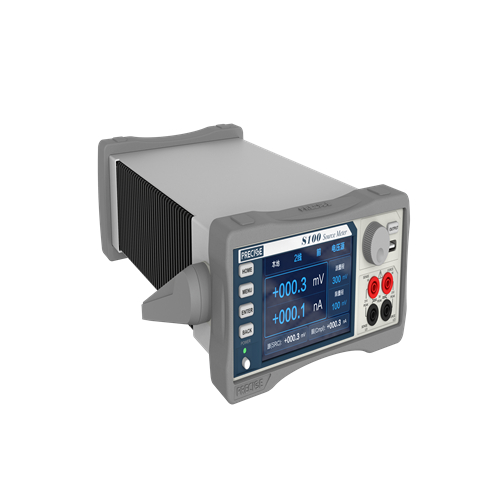

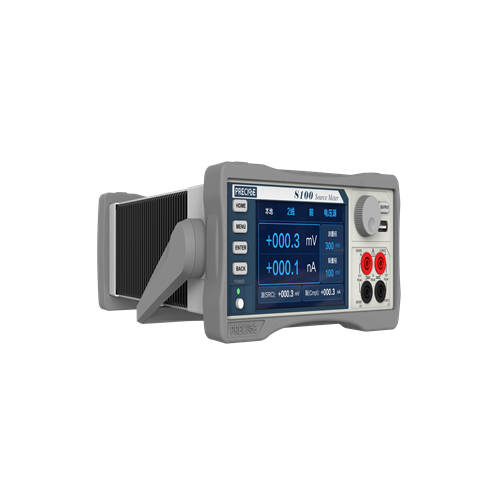

￥: 1000.00
（典型二极管I-V特性曲线） （LED光电测试系统示意图）
Vf正向导通电压测试
正向导通电压，是LED在正常工作电流下测量的电压值。当加载在LED两端的工作电压，低于导通电压时，通过LED的电流极小，不发光。当电压超过该值后，通过LED的电流随电压迅速增加，而后LED发光。常用测试方法为，将LED的正极接在高电位端，负极接在低电位端，逐渐增加LED的电流（电流值一般为几mA），并同时测量LED两端的电压（电压值范围在几V以内）。而后根据实际测试需要，对数据进行分析，得到相应的Vf值。
Vr 反向击穿电压测试
反向击穿电压，是所允许加载在LED两端的最大反向电压。当二极管两端的反向电压超过Vr后，反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿。若长时间工作电压超过Vr，发光二极管可能被击穿损坏。常用测试方法为，将LED的正极接在低电位端，负极接在高电位端，逐渐增加LED的电流（电流值一般为几mA），并同时测量LED两端的电压（电压值范围在几V以内）。而后根据实际测试需要，对数据进行分析，得到相应的Vr值。由于源表可作为四象限工作的电压源，因此，在测试时，无需将接线端反接。源表内部会自动根据设定值，切换输出端的极性。
Ir漏电流测试
漏电流，指LED处于反向偏置状态时，流过二极管的微弱反向电流。此时，LED两端的电压低于Vr。常用的测试方法为，将LED的正极接在低电位端，负极接在高电位端，而后根据实际测试需要，设定加载在LED两端的电压，测量电流Ir。
绘制LED I-V特性曲线测试
连接
如下图所示，选择合适的夹具，将LED与S型源表进行连接
-
（源表测试连接示意图）
