产品简介 |
|

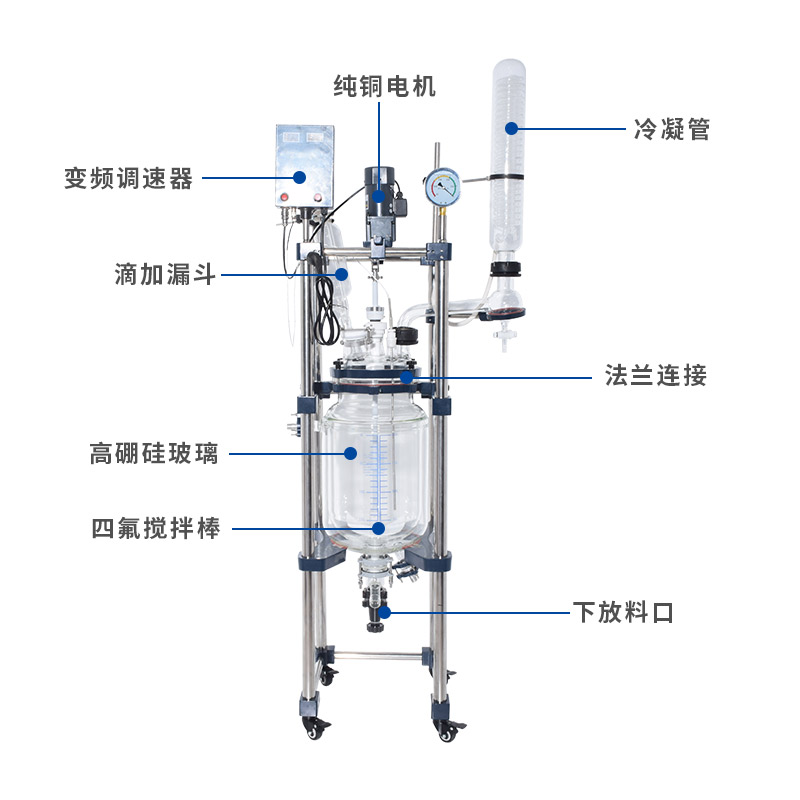

单层玻璃反应釜具有电动恒速搅拌系统、冷凝、滴加系统、加热浴锅。在搅拌物料的同时，浴锅对釜内物料进行加热，在真空条件下可以提高蒸发效率（需连接真空装置），溶媒蒸汽经玻璃冷凝盘管时冷却成液体（需连接冷却装置），可回流到釜内，也可通过回流弯头下部阀门进行回收。反应完毕，物料可从釜底的侧出料口放出。 本系列产品使用需配套真空装置、冷却循环装置等组成系统装置。 |
|
基本配置 |
|

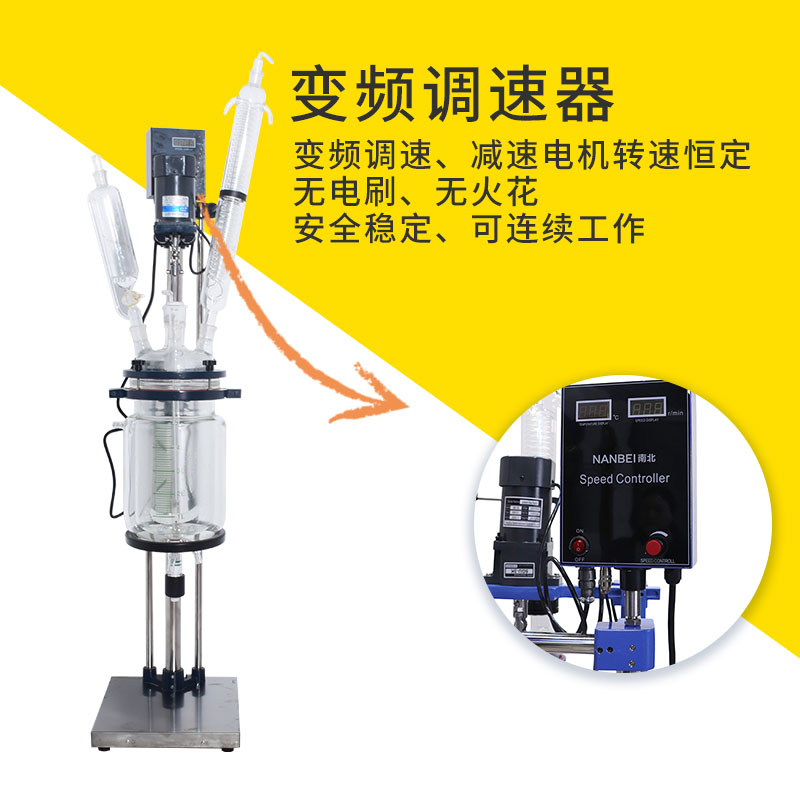

与物料接触部分采用高硼硅玻璃（膨胀系数3.3）和聚四氟乙稀材料，性能稳定不易与物料起化学反应。 主体支架采用冷板防腐喷塑+铝合金材质，锅胆采用不锈钢材质。 玻璃+四氟放料阀门，无积液侧放料。 低速增力电机，电子无极调速，通过旋扭微调，双显调速盒可数字显示转速和釜内物料温度。 恒温浴锅温度数显，带锁按扭开关控制，锅底K型传感器+不锈钢探棒。 搅拌系统采用陶瓷轴承、机械密封，防止搅拌杆磨损掉屑。 采用PT100温度传感器，304不锈钢材质，外套透明聚四氟乙烯管，双重防腐。 真空压力表显示实时真空，指针显示。 月牙式搅拌桨，304不锈钢+聚四氟乙烯搅拌叶；搅拌杆材质为304不锈钢，外包聚四氟乙烯管。 锅胆底部设有放水阀门，方便放液。 机器底部设有带刹车的万向轮，可整体移动，操作方便。 搅拌、加热双熔断器安全保护。 |
|
型号 |
NBF-50L |
|
|
釜体容量 |
50L球形 |
|
|
电压频率 |
搅拌220V/50HZ 加热锅380V/50HZ |
|
|
搅拌电机功率 |
120W1/3 |
|
|
加热功率 |
8KW |
|
|
搅拌转速 |
0-450rpm/min |
|
|
釜体温度范围 |
-80℃~ +250℃ |
|
|
浴锅控温范围 |
室温-180℃ |
|
|
测温精度 |
±1℃ |
|
|
真空度 |
0.098Mpa |
|
|
釜体 Φ470mm 七口 |
搅拌口 |
Φ80mm法兰口 |
|
冷凝回流口 |
50#球磨口 |
|
|
恒压漏斗口 |
34#标口 |
|
|
减压口 |
34#标口 |
|
|
测温口 |
Φ45法兰口 |
|
|
固体加料口 |
Φ125mm法兰口配套四氟盖 |
|
|
下放料口 |
Φ80mm法兰口 |
|
|
搅拌桨 |
Φ17×900H(mm) 叶展190mm |
|
|
冷凝器尺寸 |
Φ100*700H(mm) 下Φ60法兰口 |
|
|
冷凝面积 |
0.4㎡ |
|
|
回流弯头 |
上Φ60法兰口 左50#球磨塞 |
|
|
恒压漏斗容量 |
2L 上29#标口配玻璃塞 下34#标塞 |
|
|
减压阀 |
34#标塞阀 放气咀（宝塔接头）外径12mm |
|
|
放料阀 |
Φ80法兰口 Φ33mm放料孔 斜出料口（宝塔接头）Φ34mm 离地350mm |
|
|
真空抽气咀 |
宝塔接头外径12mm |
|
|
冷凝盘管进出循环咀 |
宝塔接头外径15mm |
|
|
锅胆尺寸 |
Φ550×320H(mm) |
|
|
整机占空间尺寸 |
910×640×2130mm宽深高 |
|
|
机器净重 |
58KG |
|
|
包装尺寸 |
1370×790×980mm 木箱1.06m³ |
|
|
包装重量 |
104KG |
|
